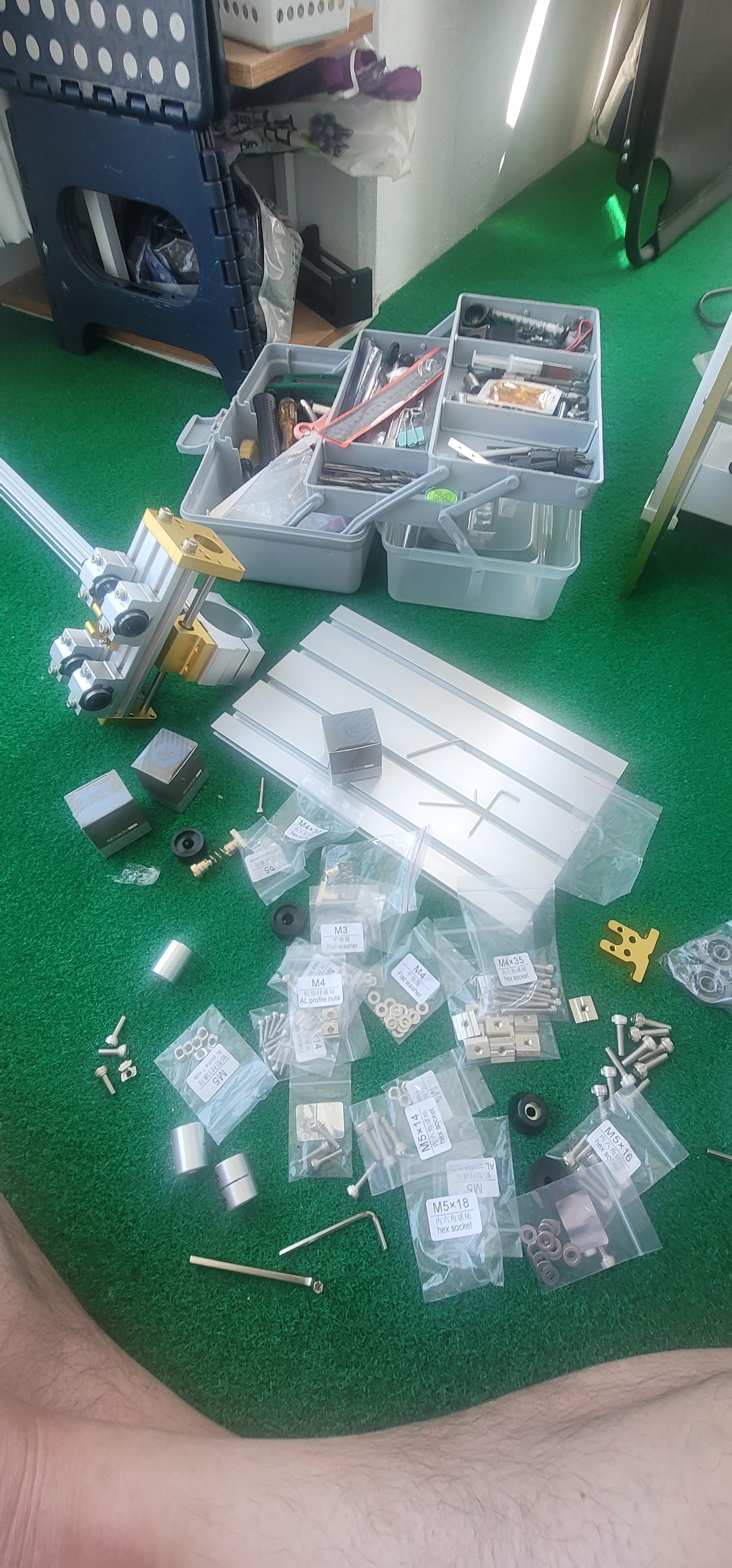

5axis cnc building... when will it end??

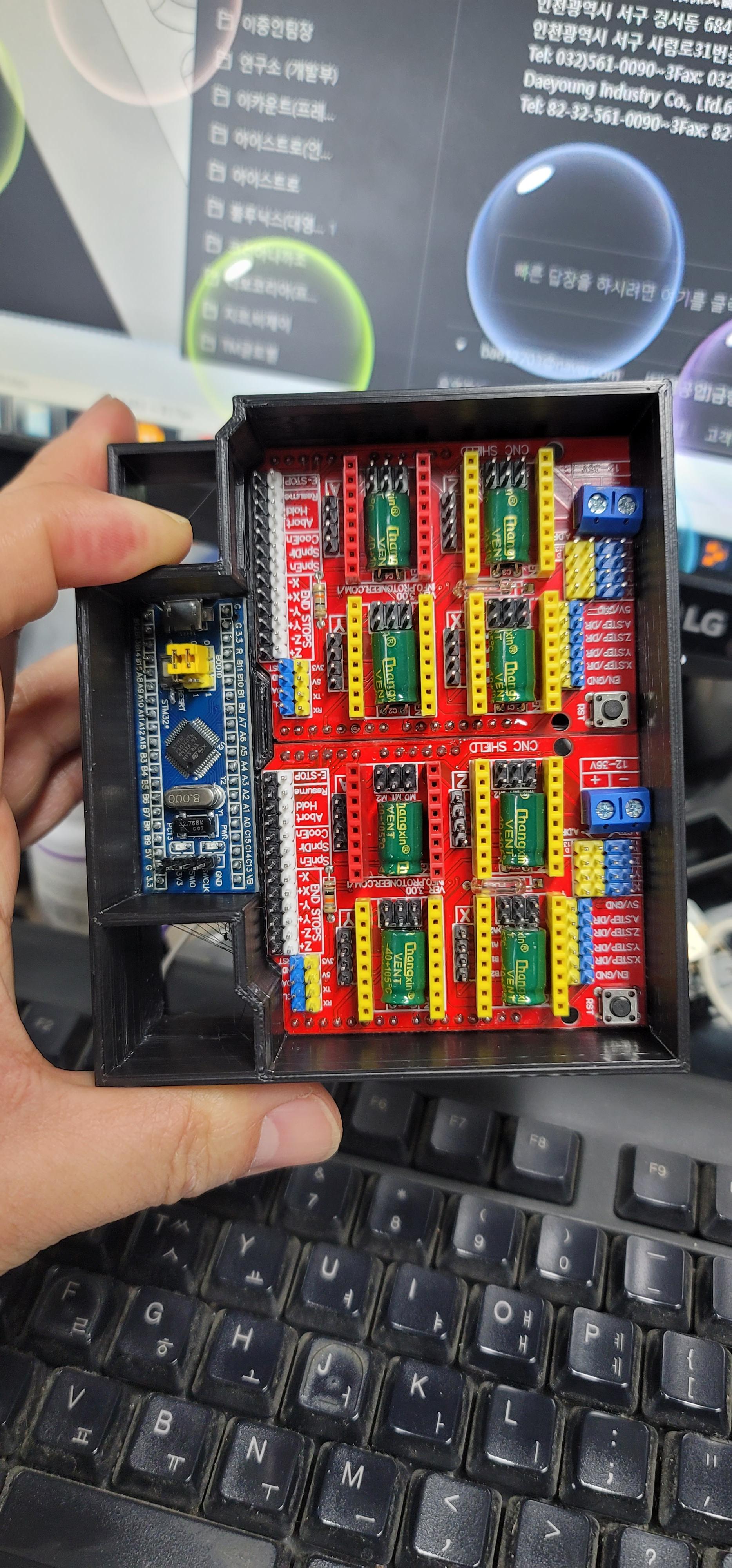

보드 구입하여 프로그램 넣고 배선은 언제 얀결하지... case 3d model

sk-35 연마봉 지지대에 6003번 베어링을 물려 이용하여 오래전 사둔 인덱스에 설치.. 나머지는 3d프린트로 프린트하여 만들어 보앗습니다. 벨트도 프린트 해봣으나 역시 불안하고 잘 안펴져서2m짜리 밸트 잘라서 연결하고 자를수있도록 프린트물만들어 제작 순간접착제로 고정했어요..완성...이제 깍아볼일만 남았는데 그게더 오래걸릴듯...

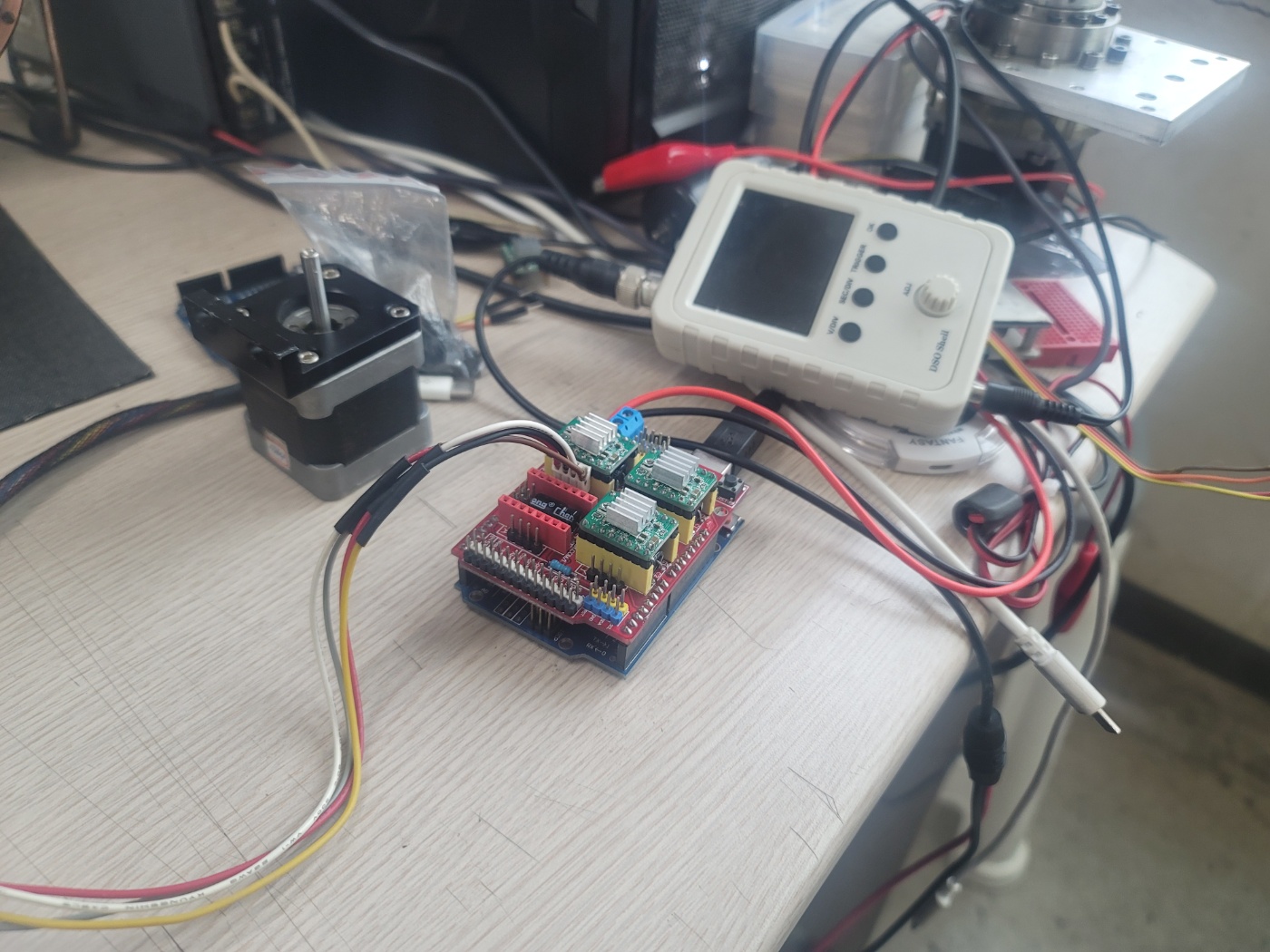

몇년간 사놓고 방치한 grblcnc board 펌웨어설치하고 그간 업데이트도 되고해서 재설치후 구동시키려는데 구동이되지 않는다.. Y축 빼고는 작동하지 않는것이다!!.. 그래서 오실로 스코프등 모든자원을 이용해 이것저것해보다 모터드라이버 1개를 구동상태에서 가변저항 돌리다 태워먹었다.. 역시 스코프로 찍어보니 x축 step에 신호가 오지 않는것... 드라이버도 괜찮고 다괜찮아 패턴을 찍어보니!!arduino uno 3번핀의 출력이.끊엇... 저렇게 외각으로 돌아가게 되어있었다.. 긁혀서 보이지않게 패턴이 끊어진것... 선으로 패턴을 연결하니 잘 작동한다... ㅠㅠ 일주일간 뭘 한것인가!!
