크레스티드 게코 도마뱀 사육장 항온 팰티어 미니 냉장고 만들기

항온 시스템알아보니 13만원 이상하여 저렴하게 컨트롤러와 냉장고 릴레이로 만들어보려합니다.
필요품목
냉장고(펠티어)12V+STC1000(온도컨트롤러 냉온가능)+릴레이 5P 2EA+전선+12V 3A이상 아답터

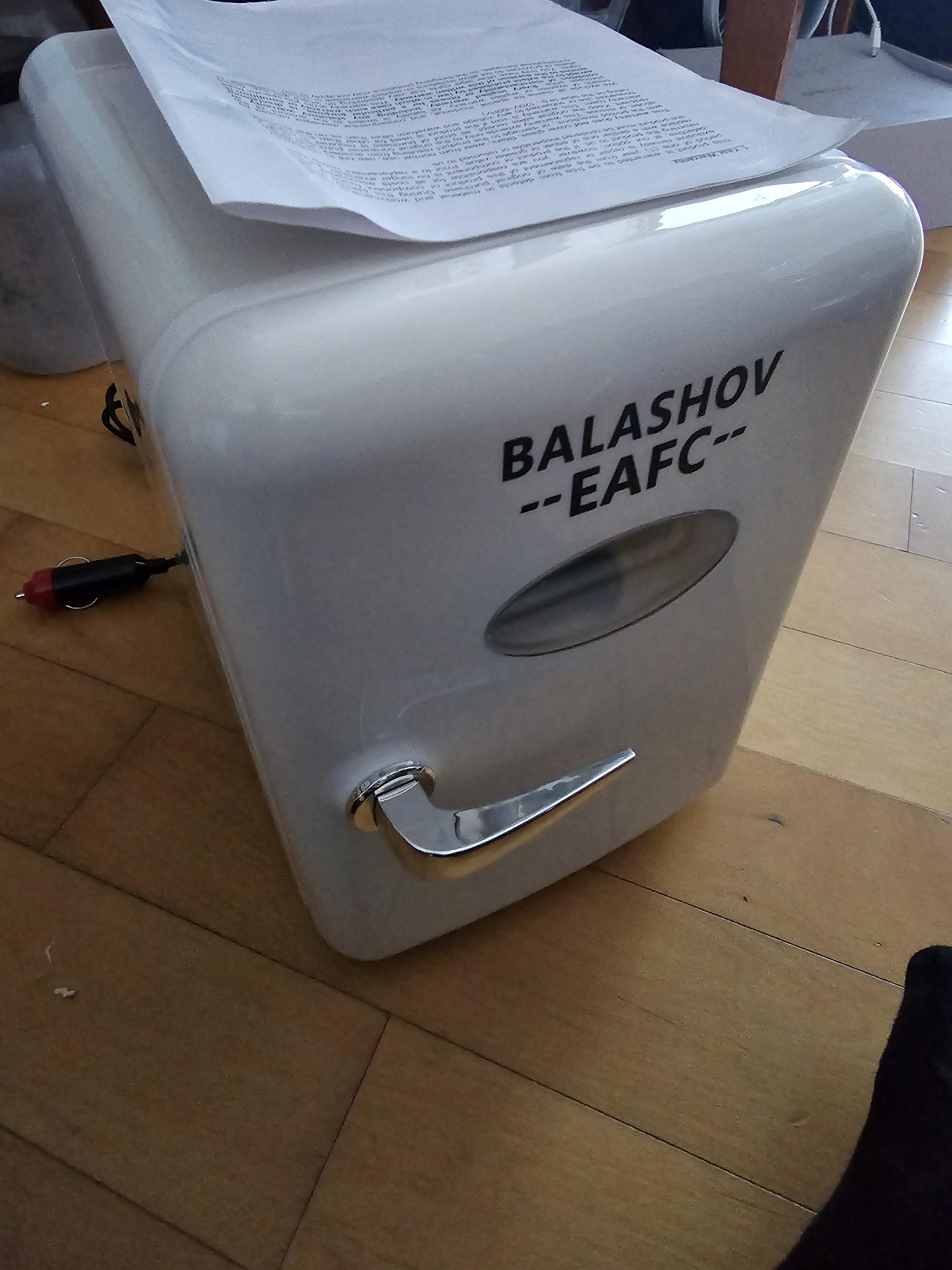

미니 사육장용 냉장고하나 만원대로 구입!!
12v사양 시거잭과 온오프 스위치만 있는것으로 보아 보온은 불가능한거같다... ㅠㅠ 스위치를 보니...
어차피 온도컨트롤러 STC-1000을 구입해놧으니..
바로분해!!

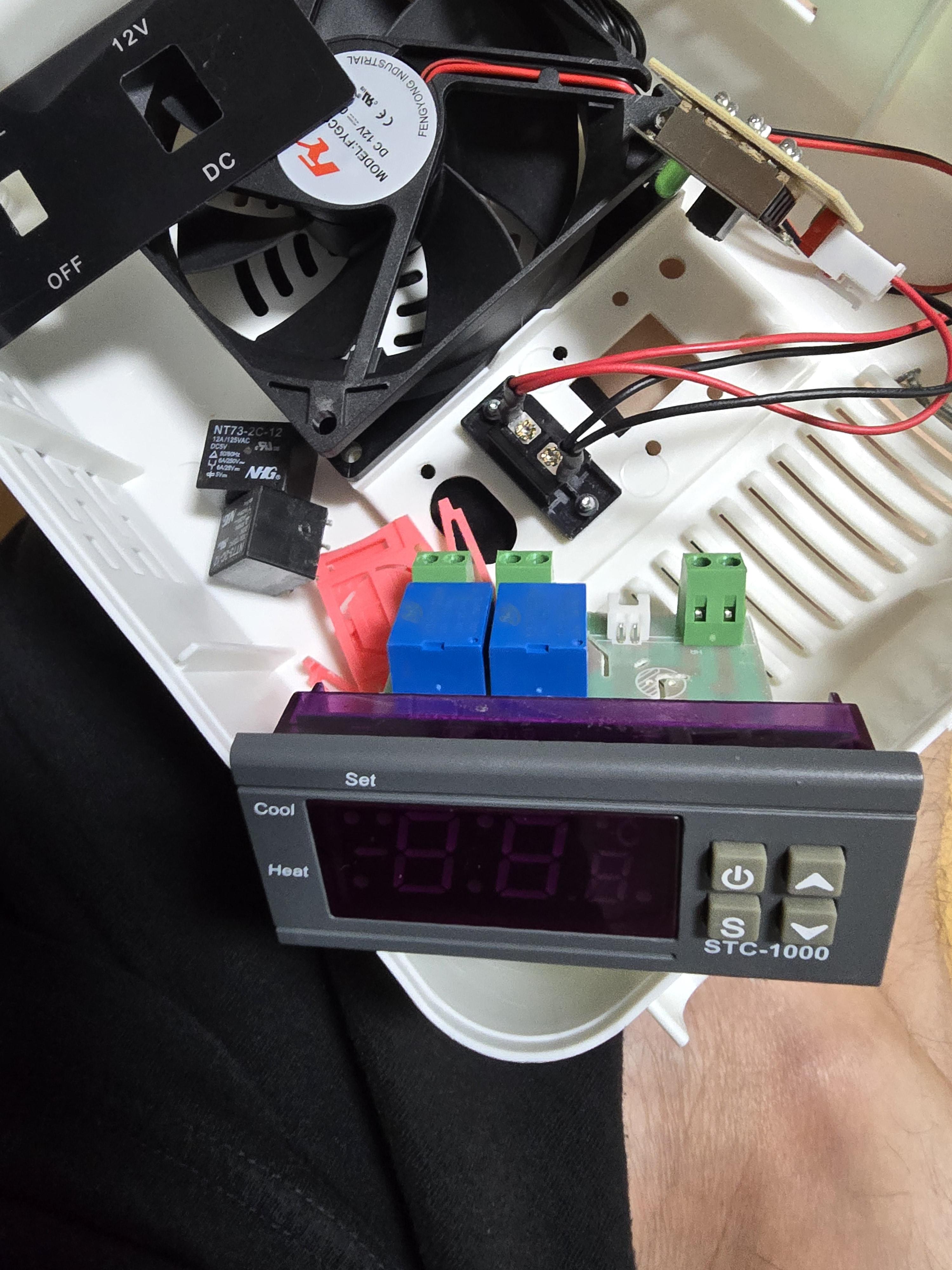

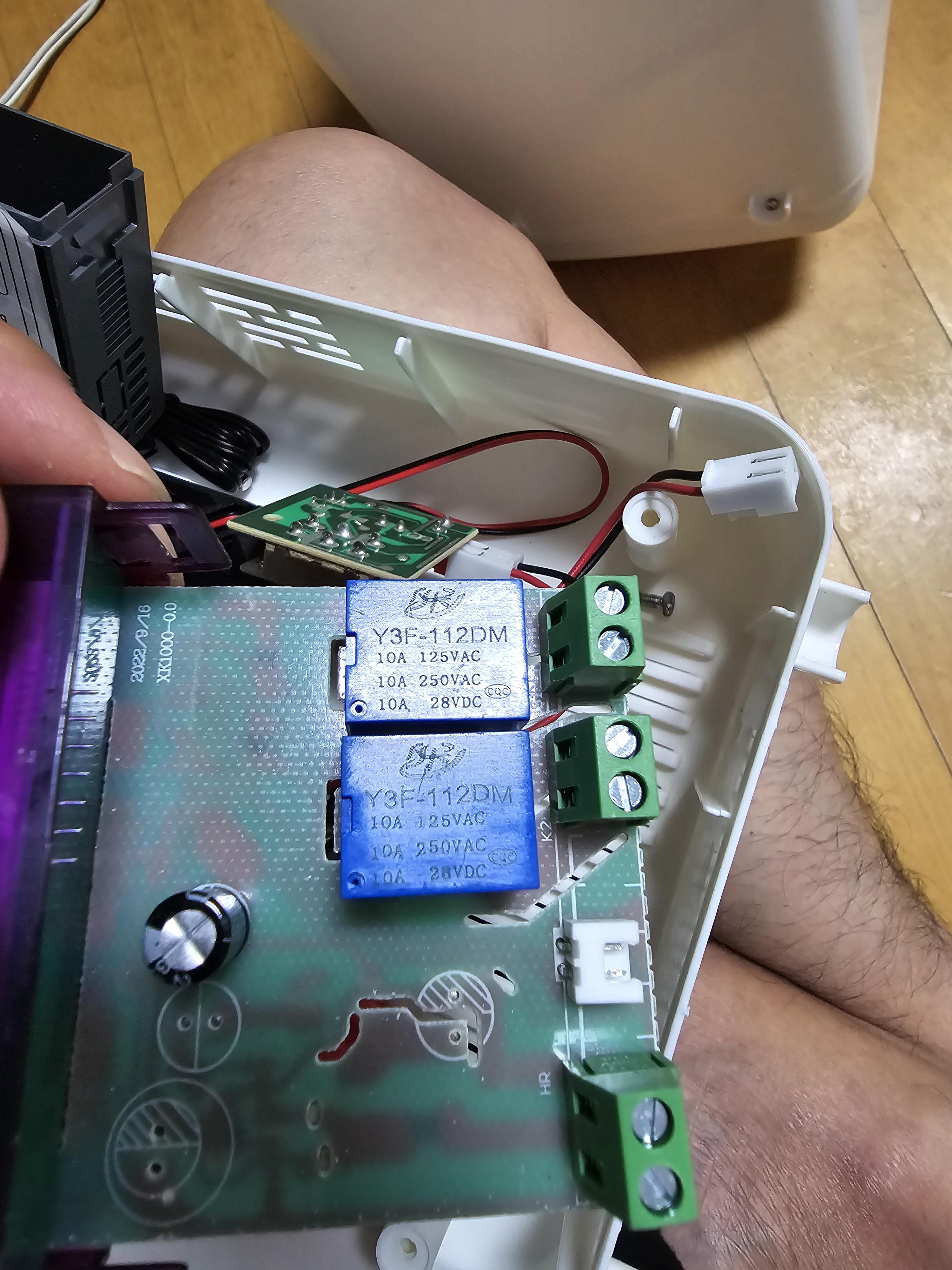

STC-1000 컨트롤러도 분해해보니 4P 릴레이.. 5P엿다면 배선이 간단햇을듯 ㅠㅠ 릴레이 5P찻아 삼만리...

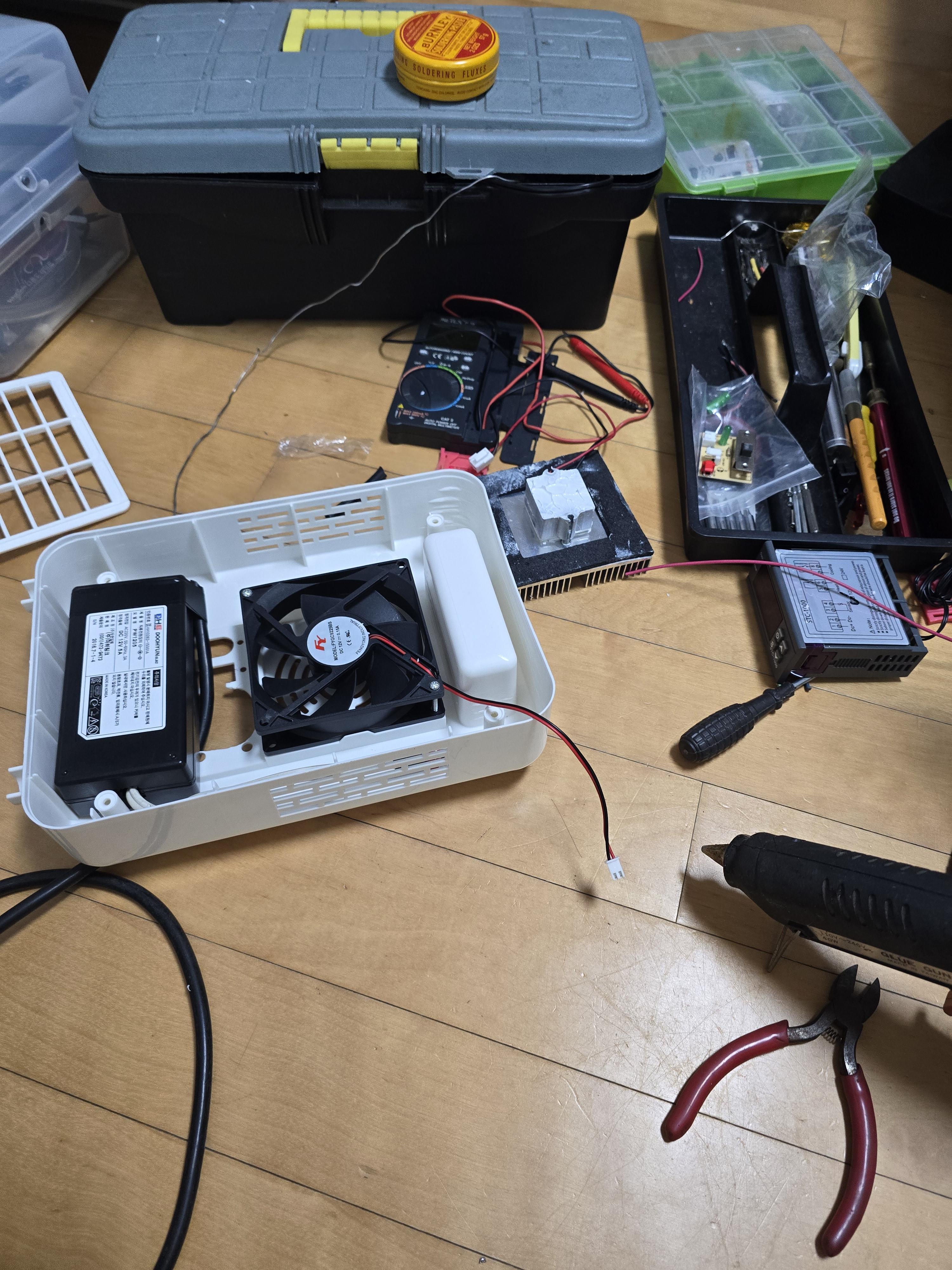

일단 모두 분해후 자리를 여기저기보고...

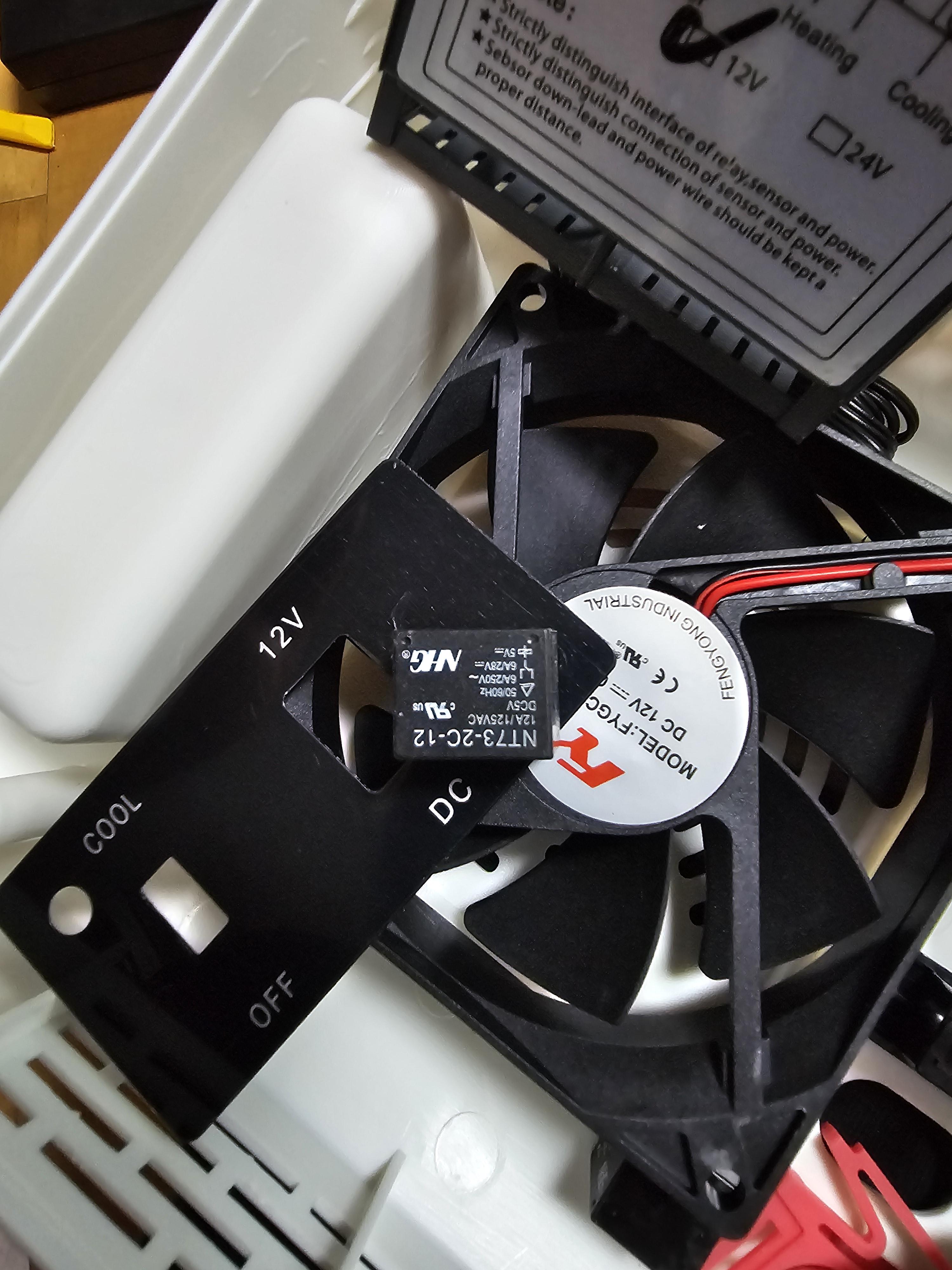

찻앗다 요놈... 12A 넉넉하다 NT73-2C-12

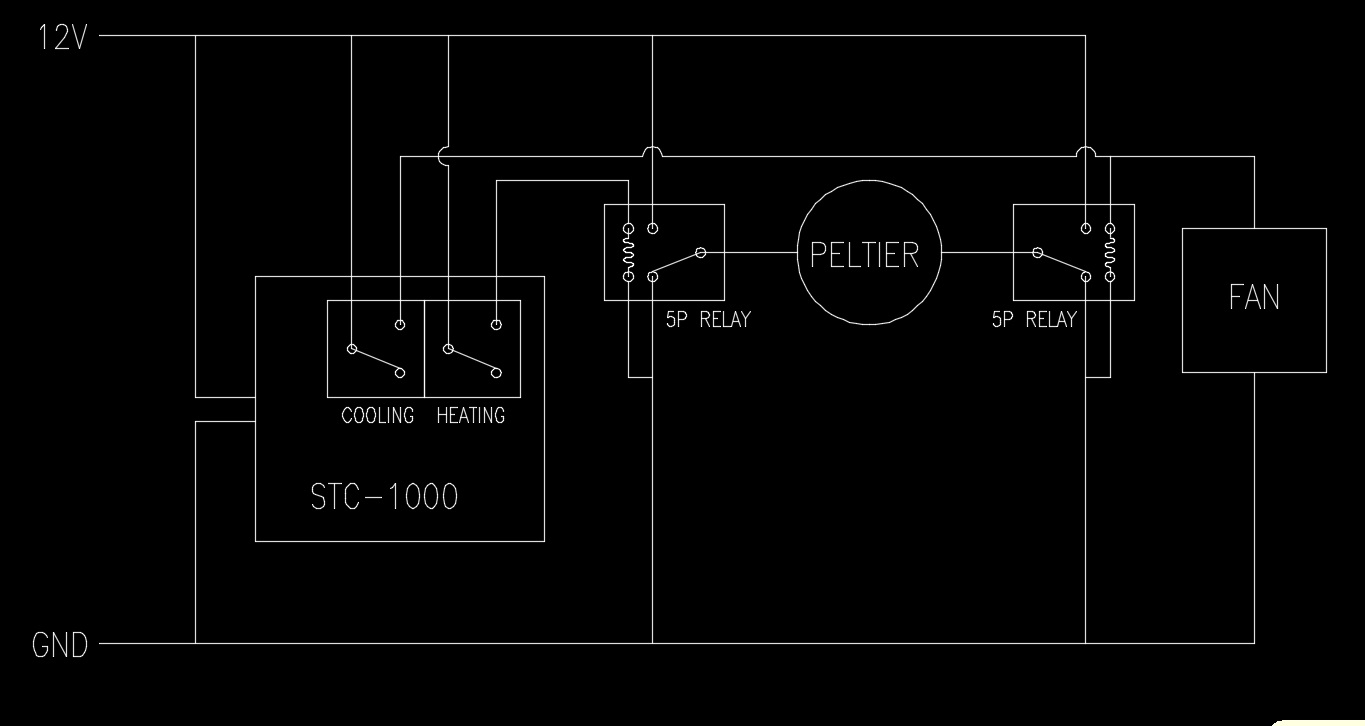

펠티어 항온 냉장냉온고 회로도

회로는 대략 쿨링시에만 냉각팬이 동작되게 했다... 히팅시 쿨링시 둘다 팬이 돌려면 어디다 연결해야 되는지 모르겟네.. ㅠㅠ

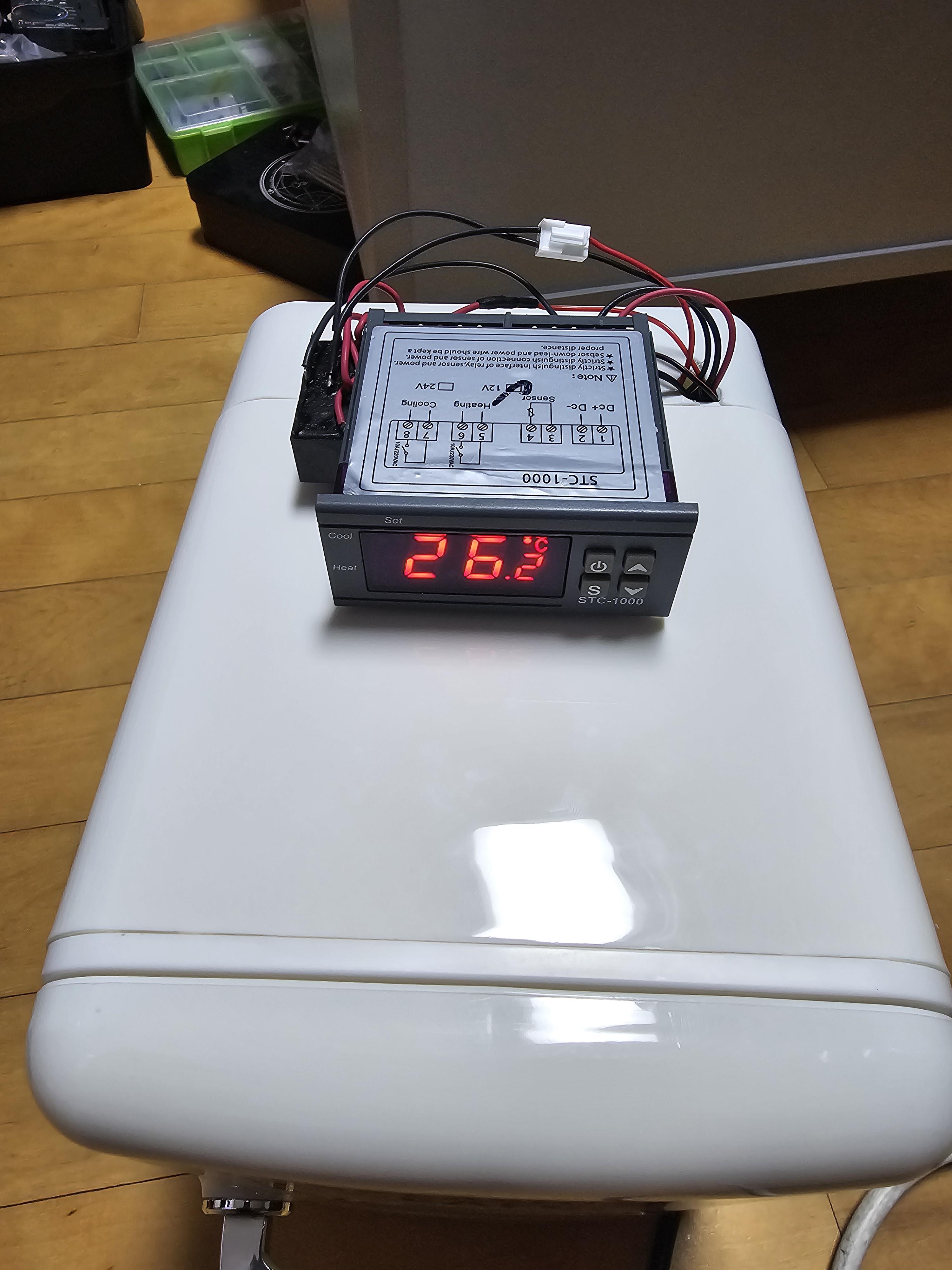

아무튼 공간이없어 위로 배치후

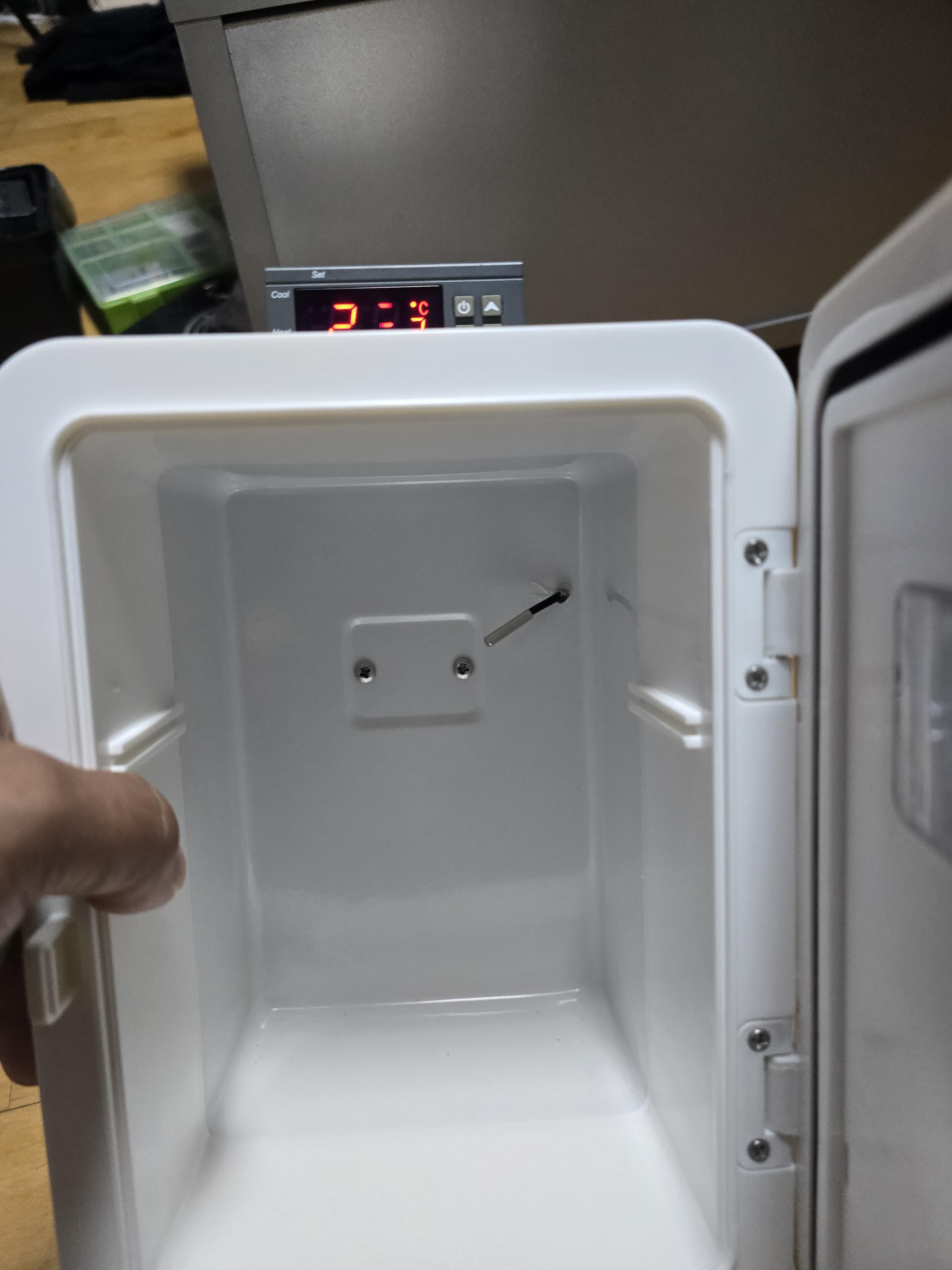

온도센서는 냉장고 안쪽으로 배치.. 저온이어봐야 23도 이상이니 전기도 얼마 안먹을테니...
27도이상올라가면 냉각된다 아주잘된다... ^^ 23도이하로 떨어지면 히팅된다 잘된다...
5p 릴레이 발열이 조금 있지만 쓸만하다..
